你知道在氩气流量计内部的结构都有哪些呢？实际一张原理图一看就明白

难道有关于氩气流量计的使用内部结构还有不知道的么？在这里小编就用实际的一张图来告诉大家，让大家一看就明白，接下来我们就来探讨一下详情吧：

氩气流量计由传感器和流量积算仪两部分组成，如下图所示。传感器由旋涡发生体（阻流体、检测元件、壳体等部分组成。流量积算仪则包括信号处理电路（由前置放大器、滤波整形电路组成）、微处理器、A／D 转换电路、按键、电源、输出接口电路、显示、通讯电路等部分组成。

氩气流量计结构图

氩气流量计的传感器由旋涡发生体（阻流体）、检测元件、壳体等部分组成。

1、旋涡发生体

旋涡发生体与测量管道的轴线垂直，可通过焊接在壳体内或用密封件安装在壳体内，其功能就是产生卡门涡街。旋涡发生体是流量计的主要部件，它的形状、几何参数与涡街流量计的流量特性（仪表 系数、线性度、范围度、重复性等）和阻力特性密切相关，具有以下特点：

1、应有非流线型、对称的截面，流体通过时可产生均匀的旋涡，截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离；在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数；

2、可产生强烈的涡街，信号的信噪比高，便于信号的检测；

3、形状和结构简单，便于加工；

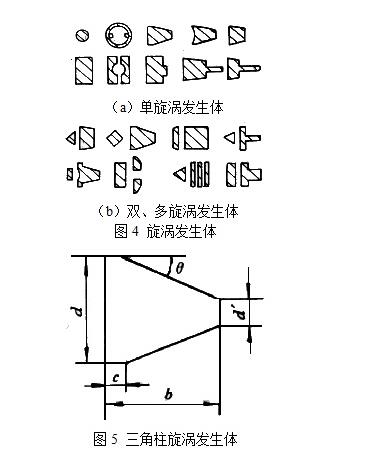

4、满足不同介质对发生体的要求，如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。旋涡发生体形状各异，种类繁多，据目前已开发出的旋涡发生体可分为单旋涡发生体和多旋涡发生体两类，如下图所 示。

单旋涡发生体

单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T 型，其他形状皆为这些基本形的变形。三角柱形旋涡发生体是应用广泛的一种，如下图所示。各尺寸之间的比例关系大致如下：d/D=0.2～0.3；c/D=0.1～0.2；b/d=1～1.5；θ=15为提高氩气流量计强度和稳定性，可采用多旋涡发生体，如下图所示，不过它的应用并不普遍。

2、检测元件

检测元件安装在壳体上，可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元件制作，用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式：

1、用设置在旋涡发生体内的传感器直接检测发生体两侧压力脉动，简称“体内法”；

2、旋涡发生体上开设导压孔，在导压孔中安装传感器检测发生体两侧差压，简称“导压法”；

3、检测旋涡发生体周围交变环流，简称“交变环流法”；

4、检测旋涡发生体背面交变差压，简称“背面差压法”；

5、检测尾流中旋涡列，简称“尾流法”。

氩气流量计工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式: f=StV/d 公式(1) 式中： f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数（无量纲数）V－流体的平均流速d－旋涡发生体的宽度由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中，斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17 的平直部分，漩涡的释放频率与流速成正比，即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2） K＝N/Q（1/m3） 公式（2） 式中：K＝仪表常数（1/m3）。 N＝脉冲个数 Q＝体积流量（m3）。
