带你认识不一样的甲烷气体流量计的安装方向

2023-03-25 14:18:57

浏览:

甲烷气体流量计安装条件及位置甲烷气体流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,遵照生产厂使用说明书的要求执行。

涡街传感器在管道上可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,安装位置要注意。

1、安装位置

1)液体介质(含气体)



2)气体介质(含液体)



2、直管段要求

1)甲烷气体流量计必须保证上、下游直管段有必要的长度

(1)一个90°弯头

(2)同心扩管

(3)同心收缩全开阀门

(4)不同平面两个90°弯头

(5)调节阀半开阀门

(6)同一平面两个90°弯头



3、仪表与管道连接要求

(1)上、下游配管内径D与传感器内径D′相同,其差异满足下述条件:0.95D≤D′≤1.1D。

(2)配管应与传感器同心,同轴度应不小于0.05D′。

(3)密封垫不能凸入管道内,其内径可比传感器内径大1~2mm。

(4)如需断流检查与清洗传感器,应设置旁通管道如下图所示。




4、管道振动处理

(1)安装时尽量注意避开振动源

(2)采用弹性软管连接,在小口径中可以考虑

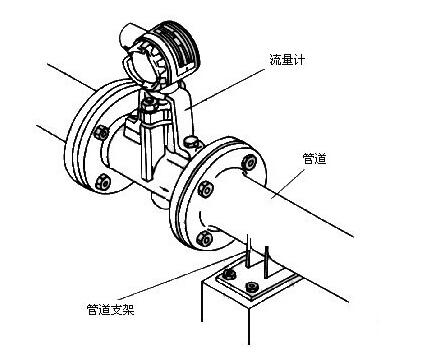

(3)加装管道支撑物是有效的减振方法


5、接地处理

(1)布线时应远离强功率电源线

2)尽量用单独金属套管保护

(3)应遵循“一点接地”原则,接地电阻应小于10Ω。



6、分体温压补偿,温度、压力位置




对此,以上内容总结就是这些啦,不知道大家是否还有其他的想法或意见需要补充的呢?小编在此欢迎大家随时来电或在线与小编分享,也可登录公司网站获取更多流量计行业资讯(www.whliuliangji.com), 关注小编,下期内容不知道大家还想了解哪些呢?可点击右下角弹窗与小编进一步详询,了解更多可关注威海坤科流量仪表股份有限公司。
