你知道关于入电解槽盐水流量计都有哪些选型方案么？

如果在关于入电解槽盐水使用的流量计，大家知道都要如何做选择么？小编总结了几点内容详情，希望能够有效的帮助到大家，让我们一起来看看分别都有哪些吧？

1、入电解槽盐水流量计工况

总电流为40KA的四个电解槽，每个单元槽盐水流量范围为0~20m3/h，总电流为60KA的四个电解槽，每个单元槽盐水流量范围为0~30m3/h；工作压力为100KPa，工作温度为60±5℃，盐水介质具有腐蚀性。此流量作为电解槽单槽联锁停的条件，流量低低报警时联锁停单个电解槽。电解槽盐水流量测量的常见的工况影响因素主要为：

（1）电解槽的电磁场干扰；

（2）机泵电流不稳导致盐水泵流量不稳；

（3）盐水介质含杂质未处理完全，影响流量；

（4）在温度低和浓度高盐水容易结晶，影响流量。

经过一次和二次精制后的精盐水进入电解槽，流量应符合每个槽的工艺指标要求，如果流量波动不稳定，将对膜产生影响，对电解槽将造成很大危害，流量计的可靠和准确测量，有助于保证生产稳定、高 效运行。

2、两种电解槽盐水流量计的性能比较

进电解槽盐水流量测量，主要采用金属管转子流量计和电磁流量计两种测量方式，以下就两种流量计在性能上进行比对。

用于进电解槽盐水流量测量金属管转子流量计和电磁流量计选型情况，该选型在电解盐水工况长期应用效果较好，具体如下。

金属管转子流量计：锥筒/浮子导杆/浮子/其他接液部分材质为钛，二线制4~20mA，指示器精度：±2%，变送器精度：±0.5%，底进顶出。

电磁流量计：衬里材质为PFA，电极和接地环材质为钽，24VDC四线制，输出:4~20mA+HART，精度：±0.5%，内置DC噪声切除电路，双频励磁方式。

结合介质特性和仪表特性，以及长期应用运行情况，对两种流量计的应用情况进行比对。

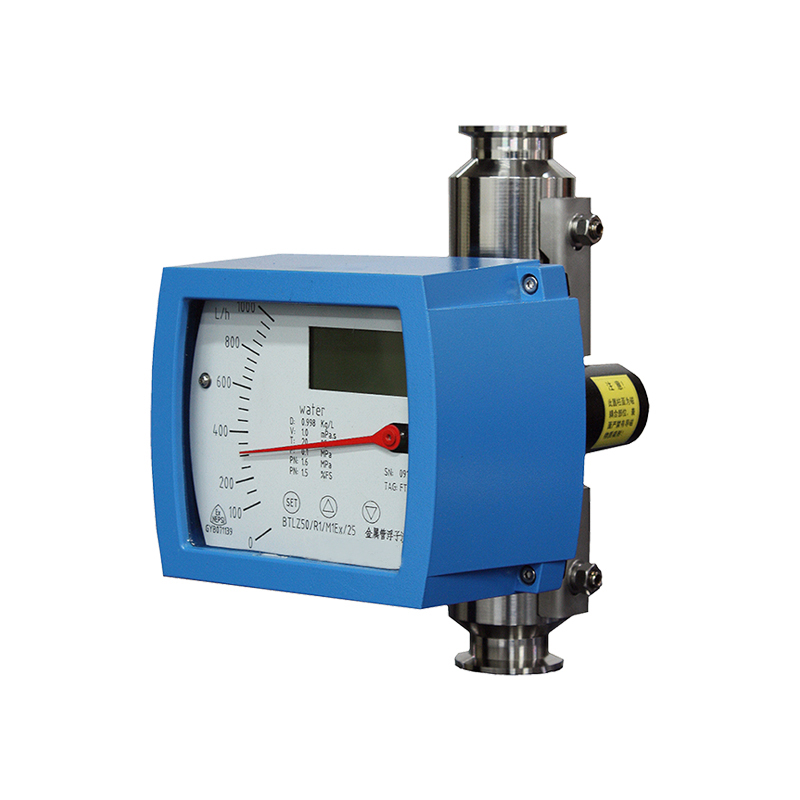

金属管转子流量计：

（1）安装位置上有优势，不限电磁场的限制，可直接安装贴近于电解槽进口处，满足垂直安装的要求即可，便于现场工艺人员在电解槽厂房内直观观察流量。

（2）接线方式上有优势， 为二线制仪表，从中控室到现场只需敷设两根电缆，节约了电缆材料费用和敷设费用，同时不需要中控DCS系统提供一路单独配电。

（3）使用后的故障维护情况：出现故障的概率不高，液位个别出现小范围的波动现象时，造成的原因之一可能为长期使用后浮子和导杆上下动作，表面出现磨损卡涩现象，其二可能由于介质出现结晶或是介质中含杂物，此时可在流量联锁解除后，用橡皮锤子轻敲测量管的外壁，使堆积在浮子处的杂物顺流流走，以保证浮子动作顺畅。同时每次停车检修时将流量计拆下清洗并对浮子、导杆等进行检查处理。

（4）采购成本：由于盐水介质具有腐蚀性，该流量计在正常开车情况下不具备拆下检修的工况条件，锥筒/浮子导杆/浮子/其他接液部分材质均采用钛材，采购成本较大。

电磁流量计：

（1）安装位置需远离强磁场、直管段要求不高：电磁流量计采用法拉第电磁感应原理，由于液体中感应出的电势值很小，所以要引入高放大倍数的放大器，这样电磁流量计就特别容易受外界电磁场的干扰，即使很微弱的信号在经过高倍放大后，对结果的影响也是巨大的，在磁场的干扰下可能造成流量的波动。而强直流电流的电解槽会产生一个强磁场，磁场会使电磁流量计的电磁线路受到干扰，因此电磁流量计安装时不可安装在电解槽内，安装在与电解槽保持一定的距离的位置，即可满足安装要求。由于电磁流量计不安装在电解槽内，在电解厂房内安装流量显示表，以方便工艺人员对盐水流量进行监控操作。此工况的电磁流量计选型选用双频励磁方式，可以在较大范围内消除环境电磁场的干扰，同时采用内置DC降噪电路，口径为15mm或以上且流体电导率为50us/cm或以上时，可以有效工作。

电磁流量计有一定的安装直管段长度要求，如果介质不满管或有气泡，会导致励磁磁场的偏差和波动，测量数据不准确，而直管段则是为了进一步消除气泡。上游不应小于5D，下游不应小于3D或按厂家要求。

（2）接线方式：二线制和四线制电磁流量计的精度、抗干扰能力和成本等各方面考虑，国内主要选用的是四线制仪表，二线电源和二线信号，目前主流以使用24VDC居多。

（3）使用后的故障维护情况：电磁流量计在安装位置不受电磁干扰且符合安装规范的情况下，故障率较低，可能造成流量波动或其他异常的原因之一是接地不可靠或接地电阻不符合要求，接地电阻应控制在4Ω以下，遇到流量波动时应先对电磁流量计的接地进行检查，确保接地良好；其二是检查主板是否有发热现象，电子元件在长期带电工作的情况下，可能出现元件老化，可更换进行排查；其三是检查中控DCS的供电电源电压是否在工作范围内，运行时间较久的系统，由于负载的增加和电源的老化，电压会出现衰减现象；其四是由于盐水可能会出现结垢的现象，需利用每次停车时间对电磁流量计的电极及本体进行清洗，以避免此类干扰因素。

（4）采购成本：电磁流量计虽然采用了四线制，增加了电缆的成本和敷设费用，但由于电解槽离中控室的距离一般为几百米，总的成本相较金属转子流量计而言，差距较大。综合以上，从使用维护情况、安装、成本等各方面考虑，电磁流量计比金属转子流量计在电解槽盐水流量工况上使用的性价比更高，且由于体积小在维护上更方便。早期的电解槽采用了金属转子流量计，而目前主要以电磁流量计作为主要测量手段。
